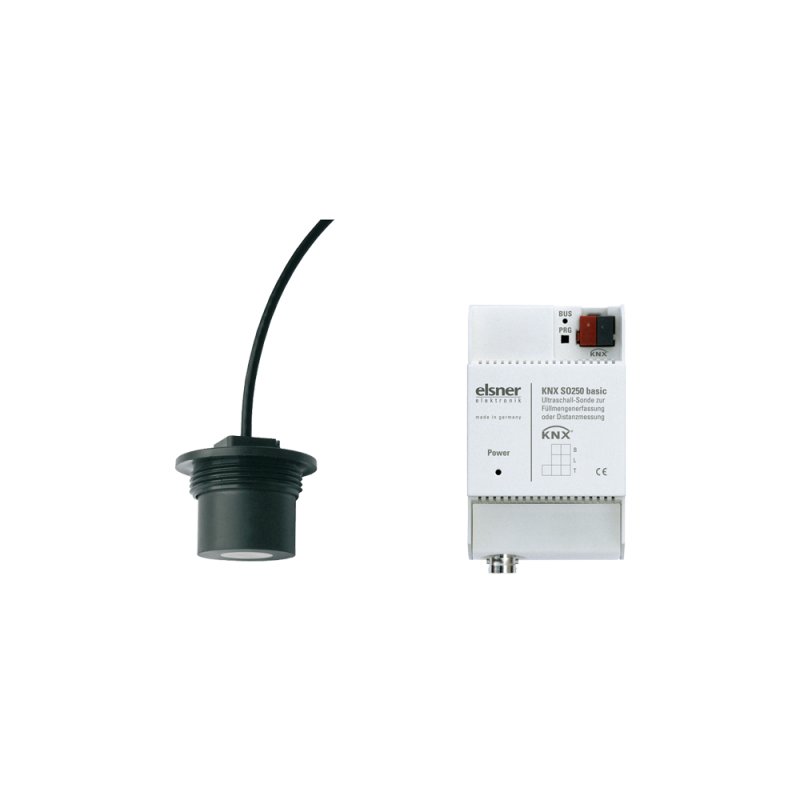

ELSNER 70153 KNX SO250 Sensore serbatoio KNX base

Il sensore ultrasonico KNX SO250 basic, codice ELSNER 70153, è progettato per la misurazione del livello di riempimento di liquidi in serbatoi e per la misurazione delle distanze. Questo dispositivo è particolarmente versatile e può essere utilizzato in vari ambiti, come ad esempio serbatoi di acqua piovana, serbatoi di carburante, stagni per pesci o pozzi, e anche per il monitoraggio della distanza di parcheggio per camion.

Caratteristiche Principali

• Misurazione della distanza e del livello di riempimento in serbatoi di forma sferica, rettangolare e cilindrica.
• Possibilità di configurare più serbatoi dello stesso tipo come batteria.
• 5 uscite di commutazione con valori di soglia regolabili, impostabili tramite parametri o oggetti di comunicazione.

Configurazione e Funzionamento

La configurazione del dispositivo avviene tramite il software KNX ETS. Il sensore ultrasonico è resistente al calore e può essere utilizzato con acqua e olio di riscaldamento. La testa del sensore ha un diametro di circa 60 mm e un'altezza totale di circa 45 mm, con un connettore RG 58 coaxiale e un cavo BNC lungo 10 m, estendibile fino a 40 m.

Specifiche Tecniche

• Casa: Plastica, colore bianco.
• Grado di protezione: IP20.
• Dimensioni (L x H x P): 123 mm x 89 mm x 61 mm.
• Peso: circa 345 g.
• Temperatura ambientale: 0°C ... +45°C.
• Umidità ambientale (non condensante): 0 ... 95%.
• Temperatura di stoccaggio: -25°C ... +70°C.
• Classe di protezione: II.
• Categoria di sovratensione: III.
• Grado di inquinamento: 2.

Caratteristiche del Bus KNX

• Mezzo: TP1-256.
• Modalità di configurazione: S-Mode.
• Indirizzi di gruppo massimi: 254.
• Assegnazioni massime: 255.
• Oggetti di comunicazione: 57.
• Tensione nominale: 30V DC SELV.
• Consumo di potenza: ≤ 12 mA.

Utilizzo e Applicazioni

Il dispositivo è progettato per essere installato in condizioni asciutte e può essere utilizzato in una varietà di applicazioni, come la protezione da secco, allarme di sovraflusso e monitoraggio del livello di riempimento. La visualizzazione diretta indica la distanza o il livello di riempimento, e la tastiera integrata consente la selezione delle dimensioni del serbatoio e l'impostazione delle uscite di commutazione.
