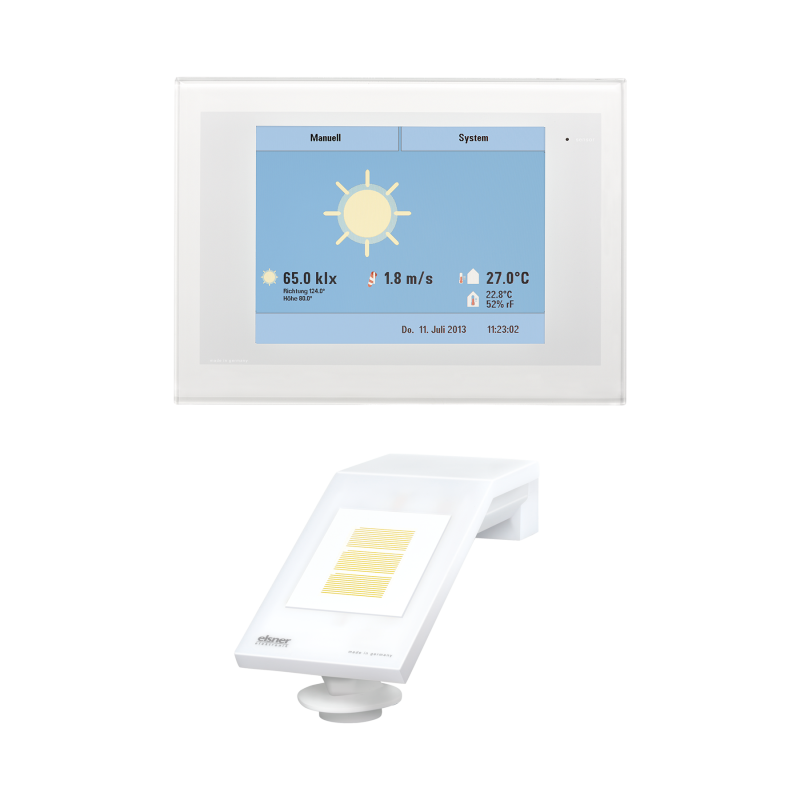

ELSNER 60182 WS1 Style-2- Sistema di controllo dell'edificio bianco per 2 azionamenti 230 V

Il sistema di controllo ELSNER 60182, noto anche come WS1 Style-2, è una soluzione completa per la gestione di sistemi di ombreggiamento, ventilazione, riscaldamento, condizionamento e illuminazione.

Caratteristiche Principali

Questo sistema è dotato di un pannello in vetro con un display touch screen da 5.7 pollici, caratterizzato da un design estremamente piatto grazie al montaggio magnetico.

Display e Interfaccia

In modalità di riposo, il display può visualizzare i dati meteorologici attuali, essere spento o ridotto al minimo per risparmiare energia e non disturbare l'ambiente della stanza. La lingua del display è regolabile tra inglese, tedesco, francese e italiano.

Il display include anche una funzione di cornice per immagini, utilizzabile tramite una scheda SD.

Output e Controllo dei Motori

Il sistema offre da 0 a 4 output per motori, compatibili con motori a 230 V o potenzialmente liberi, adatti per tende, persiane, scuri, finestre e porte scorrevoli. È possibile connettere multiple unità in un gruppo di controllo utilizzando il relè di controllo del gruppo.

La centralizzazione del controllo dei motori in un gruppo di azionamenti è possibile tramite l'unità di controllo dei motori IMSG 230. I motori individuali possono anche essere operati manualmente tramite pulsanti aggiuntivi.

Funzioni Specializzate

Il sistema include la funzione di regolazione automatica dell'angolo delle lamelle delle persiane, calcolata in base alla posizione del sole, alla data e all'ora, per ottimizzare l'ingresso della luce nella stanza senza esposizione diretta al sole.

Sono disponibili anche le funzioni di "Slat Turning" e "Canvas Tightening" per persiane e tende, rispettivamente, per correggere la posizione dopo un movimento, necessarie per alcuni motori di ombreggiamento.

Input e Output Multifunzionali

Il sistema dispone di 2 output multifunzionali per il controllo di riscaldamento, condizionamento, aria di alimentazione, sistemi di allarme, illuminazione, riscaldamento di grondaie o dimmer.

Inoltre, sono presenti 2 input multifunzionali per rilevatori di movimento, rilevatori di fumo, rilevatori di controllo climatico (stato di riscaldamento/raffreddamento indipendente), contatti chiusi (per porte scorrevoli) o trigger per reset automatici.

Sensori e Funzioni di Sicurezza

Il sistema include un sensore radiocontrollato indoor per la misurazione della temperatura e dell'umidità dell'aria, con trasferimento wireless dei dati al centralino. L'alimentazione del sensore avviene via cavo.

I drive e le unità possono essere nominati individualmente (ad esempio "Persiana Est"). Dopo un'operazione manuale, i reset automatici riportano i drive e le unità in modalità automatica, con possibilità di impostare un ritardo temporale o un punto fisso.

Sicurezza e Personalizzazione

Il menu delle impostazioni può essere protetto con un codice di accesso per prevenire modifiche non autorizzate.

La funzione delle frecce può essere adattata alla direzione effettiva del movimento, ad esempio per persiane che si estendono dal basso verso l'alto.

Specifiche Tecniche

• Casistica: vetro, plastica
• Colori: bianco/grigio, grigio scuro/nero
• Grado di protezione: IP20
• Dimensioni display frontale (L × H) Profondità di montaggio Cassa plenum (L × H × P): 181mm × 131mm 8mm 172mm × 122mm × 81mm
• Peso totale: circa 1.25 kg
• Temperatura ambiente: +5…+40°C
• Umidità ambiente (RH) (non condensante): 0...95%
• Temperatura di stoccaggio: -25...+70°C
• Categoria di sovratensione: III
• Classe di protezione: II
• Grado di inquinamento: 2
• Canali wireless a radiofrequenza: 868.2 MHz
