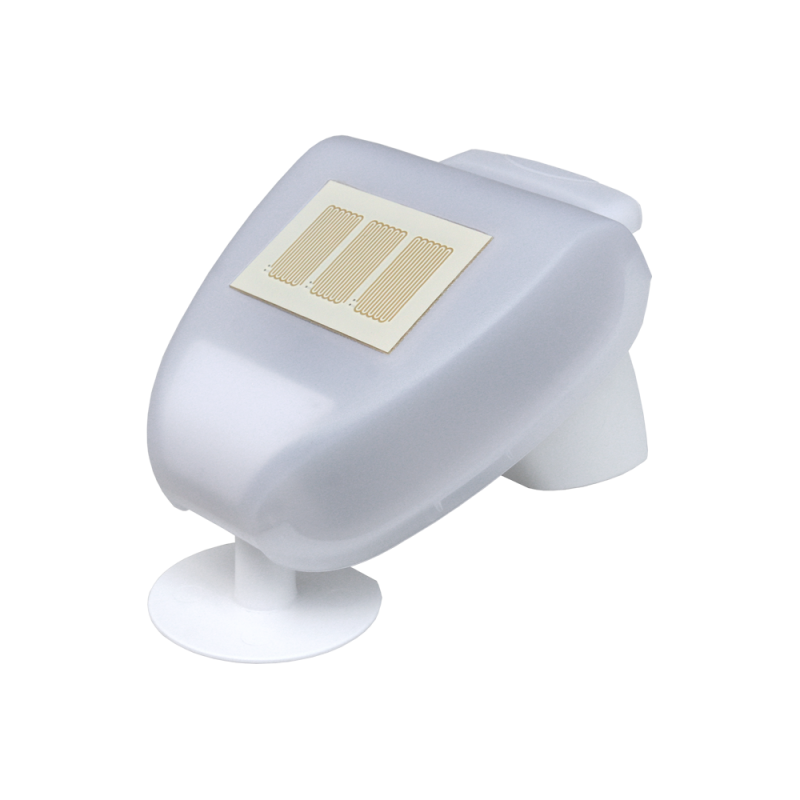

ELSNER 3096 Stazione meteorologica KNX Suntracer KNX basic 20...30 V CC

Il Suntracer KNX Basic, codice ELSNER 3096, è una stazione meteorologica progettata per l'integrazione within sistemi di automazione degli edifici utilizzando il protocollo KNX.

Caratteristiche Principali

Questo dispositivo è capace di rilevare e misurare diversi parametri meteorologici, includendo:

• Temperatura: con un range di misurazione da -40°C a +80°C.
• Vento: con una velocità di misurazione da 0 a 35 m/s.
• Luminosità: con un range di misurazione da 0 a 150.000 lux.
• Precipitazioni.

Logica e Configurazione

Il Suntracer KNX Basic dispone di 8 porte logiche AND e 8 porte logiche OR, ciascuna con 4 ingressi. Ogni evento di commutazione, nonché 8 ingressi logici (under forma di oggetti di comunicazione), possono essere utilizzati come ingressi per le porte logiche. L'uscita di ogni porta può essere configurata opzionalmente come 1 bit o 2 x 8 bit.

Alimentazione e Connettività

Il dispositivo opera con una tensione di alimentazione da 20 a 30 V DC, con un consumo massimo di 100 mA e una ripple residua del 10%. La connessione ai sistemi KNX avviene tramite un terminale di collegamento bus KNX +/-.

Caratteristiche Fisiche

Il Suntracer KNX Basic ha un alloggiamento in materiale plastico, di colore bianco/opaco, e può essere montato a parete. Le dimensioni sono di circa 96 x 77 x 118 mm (L x H x P), con un peso di circa 170g. Il grado di protezione è IP 44, e la temperatura ambiente di funzionamento va da -30°C a +50°C, mentre per lo stoccaggio va da -30°C a +70°C.

Configurazione e Utilizzo

La configurazione del dispositivo è effettuata mediante il software KNX ETS. I dati rilevati possono essere utilizzati per il controllo di uscite di commutazione basate su valori soglia regolabili per ogni parametro o tramite oggetti di comunicazione.

Il Suntracer KNX Basic include anche due bande di installazione in acciaio inossidabile per l'installazione su pali.
