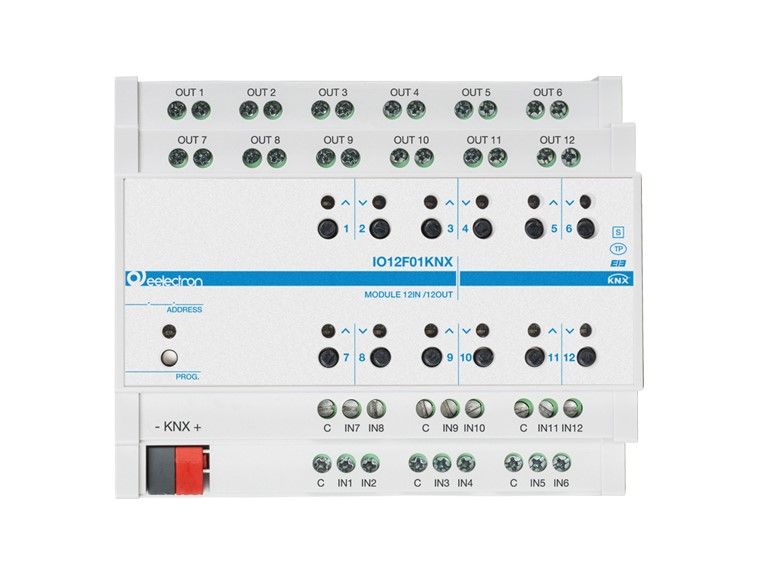

EELECTRON IO12F01KNX ATTUATORE KNX 12 CANALI

Il dispositivo IO12F01KNX di Eelectron è un modulo DIN universale progettato per essere integrato nei sistemi di automazione domestica e industriale basati sul protocollo KNX. Questo attuatore è caratterizzato da 12 uscite a relè da 16A-230V AC, che possono essere configurate in diversi modi per soddisfare varie esigenze di controllo.

Configurazioni delle Uscite

• 12 uscite per il controllo di luci e carichi
• 12 canali per il controllo di valvole in PWM
• 6 canali per il controllo di tapparelle e veneziane
• 6 canali per il controllo di valvole a 3 vie
• 3 attuatori fan coil a 2 tubi o 2 attuatori fan coil a 4 tubi

Inoltre, è possibile combinare 2 o 3 relè con interblocco logico per il controllo di fan coil a 4 tubi o 3 velocità, o combinare gruppi di relè (fino a 6) per funzioni speciali con interblocco logico.

Ingressi e Funzionalità

Il dispositivo include 12 ingressi che possono essere connessi a pulsanti, interruttori, o configurati come uscite per attivare singoli LED di segnalazione. Questi ingressi supportano comandi di on/off, dimmerazione, tapparelle o veneziane, scenari, sequenze e comandi passo-passo.

Ingressi Analogici

• 4 ingressi (sui 12 disponibili) sono configurabili come analogici per la connessione di sonde di temperatura NTC, permettendo di inviare sul bus KNX fino a 4 misure di temperatura.
• È possibile abilitare 3 moduli termostato completi abbinati agli ingressi 1, 2 e 7.
• L’ingresso 2 può essere abilitato come termostato qualora non siano utilizzati gli ingressi 3÷6; ogni modulo termostato gestisce 2 stadi con controllore PI integrato per il pilotaggio di apparecchiature di riscaldamento e raffrescamento.

Altre Caratteristiche

La versione IO12F01KNX-SD include un lettore di microSD card, che consente di salvare la programmazione del dispositivo e ripristinarla su un dispositivo identico, evitando la programmazione in campo o permettendo un ripristino rapido in caso di guasto.

Il dispositivo è progettato per essere montato su una scatola inglese, tedesca o italiana da 2 moduli e ha dimensioni di 96 x 96 x 36 mm. L’alimentazione avviene tramite il bus EIB/KNX con una tensione di 21 ÷ 32 Vdc.
