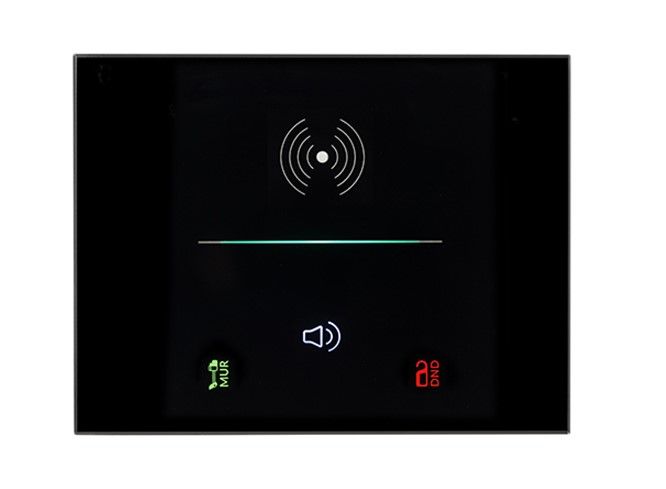

EELECTRON 9025PTR303L03 PLACCA IN PLEXIGLASS PER LETTORE TRASPONDER 9025 NERO

Descrizione del Prodotto EELECTRON 9025PTR303L03

Il dispositivo EELECTRON 9025PTR303L03 è un componente innovativo della serie 9025, progettato per l'integrazione nel sistema di automazione domestica e commerciale KNX. Questo prodotto è specificamente concepito per essere installato in scatole da incasso di 3 moduli, compatibili con le principali norme britanniche, tedesche e italiane.

Caratteristiche Meccaniche

Le dimensioni del dispositivo sono 96 x 126 x 36 mm, rendendolo compatibile con le scatole da incasso standard. La copertura può essere personalizzata in vetro bianco o nero, offrendo una finitura elegante e professionale.

Alimentazione e Comunicazione

Il dispositivo è alimentato tramite il bus EIB/KNX con una tensione compresa tra 21 e 32 Vdc. La comunicazione avviene attraverso il protocollo KNX Data Secure, garantendo una trasmissione di dati sicura e affidabile.

Ingressi e Uscite

Il 9025PTR303L03 dispone di ingressi digitali per contatti liberi da potenziale, con una lunghezza massima di cavi di collegamento di 10 metri (intrecciati). Inoltre, è presente un ingresso analogico per la connessione di sonde di temperatura, come ad esempio i modelli TS01A01ACC, TS01B01ACC e TS01D01ACC, che coprono un range di misura da -50°C a +125°C.

Funzionalità di Controllo

Il dispositivo integra un termostato a due stadi con controllore PI integrato, permettendo il controllo di due aree distinte per il riscaldamento, raffrescamento, valvole e fan coil. La barra capacitiva sul lato frontale consente l'attuazione di funzioni KNX programmabili attraverso gesti di swipe.

Visualizzazione e Segnalazione

La barra LED RGB è liberamente configurabile per visualizzare stati o altre grandezze disponibili sul bus KNX. Il dispositivo include anche un buzzer attivabile tramite parametri ETS per la segnalazione sonora di anomalie.

Logica e Programmazione

Il 9025PTR303L03 dispone di 32 blocchi logici per realizzare espressioni logiche semplici o complesse, utilizzando operatori logici, a soglia o algebrici condizionali. È possibile utilizzare algoritmi predefiniti per controlli proporzionali di temperatura e umidità, o per il calcolo del punto di rugiada. Il dispositivo supporta anche la "Logica Tasca Virtuale".

Configurazione e Applicazioni

Il dispositivo può essere configurato tramite il programma applicativo ETS®, permettendo una personalizzazione completa delle funzioni di comando e controllo. È particolarmente adatto per applicazioni in ambienti residenziali e commerciali, comprese le stanze di albergo, dove può gestire comandi di on/off, dimmer, tapparelle e veneziane, oltre a altre funzioni di controllo programmabili.
