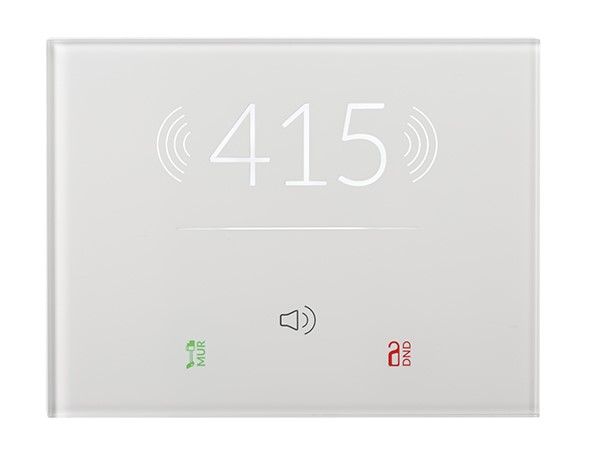

EELECTRON 9025PTR303L01 PLACCA IN PLEXIGLASS PER LETTORE TRASPONDER 9025

Caratteristiche Meccaniche

Le dimensioni del dispositivo sono di 96 x 126 x 36 mm per la versione a 3 moduli, mentre per la versione a 2 moduli sono di 96 x 96 x 36 mm. Il montaggio avviene attraverso scatole da incasso standard.

Alimentazione e Comunicazione

Il dispositivo è alimentato tramite il bus EIB/KNX con una tensione compresa tra 21 e 32 Vdc, con un consumo massimo di 30 mA. Supporta la comunicazione con il protocollo KNX Data Secure.

Ingressi e Uscite

Il 9025PTR303L01 dispone di ingressi digitali per contatti liberi da potenziale, con una lunghezza massima di collegamento dei cavi di 10 metri (intrecciati). Inoltre, include un ingresso analogico per sonde di temperatura, compatibile con sonde NTC EELECTRON come TS01A01ACC, TS01B01ACC e TS01D01ACC, coprendo intervalli di misura da -50°C a +125°C.

Funzionalità di Controllo

Il dispositivo integra un termostato a due stadi con controllore PI per il pilotaggio di apparecchiature di riscaldamento, raffrescamento, valvole e fan coil a 2 e 4 tubi. Dispone di 32 blocchi logici per realizzare espressioni logiche e algebriche complesse, inclusi controlli proporzionali di temperatura e umidità e calcolo del punto di rugiada.

Interfaccia Utente

Sul lato frontale è presente una barra capacitiva con funzione di swipe per l'attuazione di funzioni KNX programmabili. Inoltre, è disponibile una barra LED RGB liberamente configurabile per la visualizzazione di stati o altre grandezze disponibili sul bus KNX.

Condizioni di Impiego

Il dispositivo opera in un range di temperatura da -5°C a +45°C e può essere stoccato in un range da -20°C a +55°C. La umidità relativa ammessa è fino al 90% (non condensante).
