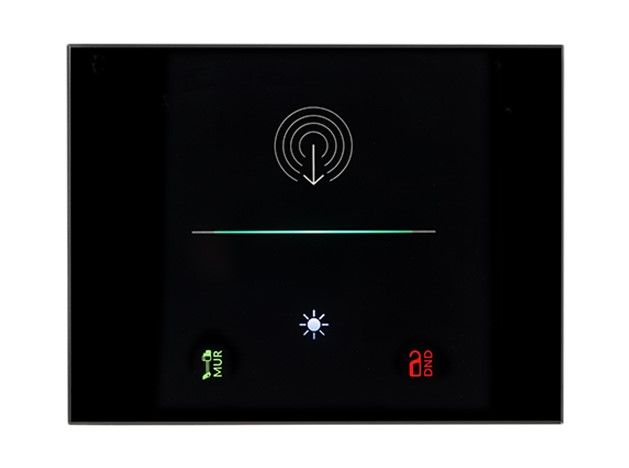

EELECTRON 9025PTH303L03 PLACCA IN PLEXIGLPLACCA IN PLEXIGLASS PER TASCA TRASPONDER 9025 PLEXI NERO

Descrizione del Prodotto EELECTRON 9025PTH303L03

Il dispositivo EELECTRON 9025PTH303L03 è un componente specializzato per l'integrazione nel sistema di automazione domestica e commerciale KNX. Questo dispositivo è progettato per essere installato in scatole da incasso standard, sia di tipo inglese, tedesco che italiano, e si adatta a configurazioni a 3 moduli.

Caratteristiche Meccaniche

Le dimensioni del dispositivo sono 96 x 126 x 36 mm, rendendolo compatibile con le cornici a 3 moduli standard.

Alimentazione e Collegamenti

L'alimentazione del dispositivo avviene tramite il bus EIB/KNX con una tensione compresa tra 21 e 32 Vdc. I collegamenti digitali sono progettati per contatti liberi da potenziale, con una lunghezza massima dei cavi di collegamento di 10 metri (intrecciati).

Funzionalità di Controllo

Il dispositivo integra un termostato a due stadi, dotato di un controllore PI integrato per il pilotaggio di apparecchiature di riscaldamento, raffrescamento, valvole, valvole a 6 vie e fan coil a 2 e 4 tubi. La gestione delle funzioni è facilitata da una barra capacitiva con funzione di swipe sul lato frontale, permettendo l'attuazione di comandi KNX programmabili.

Visualizzazione e Feedback

Il dispositivo include una barra LED RGB liberamente configurabile per la visualizzazione di stati o altre grandezze disponibili sul bus KNX. Questa barra LED consente di visualizzare diversi stati e anomalie in modo personalizzato.

Logica e Programmazione

Il dispositivo dispone di 32 blocchi logici che permettono di realizzare espressioni semplici con operatori logici o a soglia, così come espressioni complesse con operatori algebrici condizionali. Sono disponibili algoritmi predefiniti per controlli proporzionali di temperatura e umidità, nonché il calcolo del punto di rugiada.

Condizioni di Impiego

• Temperatura operativa: -5 °C +45 °C
• Temperatura di stoccaggio: -20 °C +55 °C
• Umidità relativa (non condensante): max. 90%

Integrazione con Sensori

Il dispositivo può essere collegato a sonde di temperatura NTC specifiche, come ad esempio il TS01A01ACC, TS01B01ACC e TS01D01ACC, con una lunghezza massima dei cavi di collegamento di 20 metri (intrecciati).

Questo dispositivo è configurabile tramite il programma applicativo ETS® e comunica con il protocollo KNX Data Secure, garantendo una gestione sicura e personalizzabile delle funzioni di controllo e automazione.
