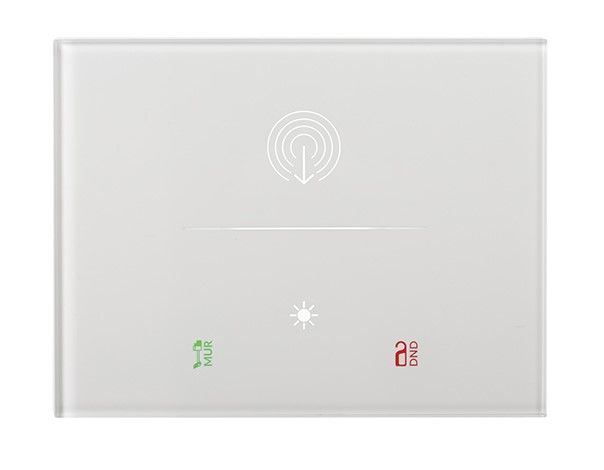

EELECTRON 9025PTH303L01 PLACCA IN PLEXIGLASS PER TASCA TRASPONDER 9025 - SERIE LINE - RGB

Descrizione del Prodotto EELECTRON 9025PTH303L01

Il prodotto EELECTRON 9025PTH303L01 è un dispositivo di controllo e gestione per sistemi di automazione domestica e industriale, basato sul protocollo KNX. Questo dispositivo è progettato per essere integrato in scatole da incasso di tipo inglese, tedesco o italiano, sia a 2 che a 3 moduli.

Caratteristiche Meccaniche

Le dimensioni del dispositivo sono 96 x 126 x 36 mm, rendendolo compatibile con diverse configurazioni di scatole da incasso. La cornice del dispositivo misura 96 x 126 x 36 mm per la versione a 3 moduli.

Alimentazione e Collegamenti

L'alimentazione del dispositivo avviene tramite il bus EIB/KNX con una tensione compresa tra 21 e 32 Vdc. I collegamenti digitali sono progettati per contatti liberi da potenziale, con una lunghezza massima dei cavi di collegamento di 10 metri (intrecciati).

Ingressi e Funzionalità

Il dispositivo include ingressi digitali e analogici. Gli ingressi digitali sono destinati a contatti puliti, mentre l'ingresso analogico è collegabile a sonde di temperatura NTC, come ad esempio i modelli TS01A01ACC (-20°C to +100°C), TS01B01ACC (-50°C to +60°C) e TS01D01ACC (-40°C to +125°C).

Funzionalità di Controllo

Il 9025PTH303L01 integra un termostato a due stadi per il controllo di due aree distinte, con un controllore PI integrato per il pilotaggio di apparecchiature di riscaldamento, raffrescamento, valvole e fan coil. Il dispositivo dispone anche di una barra capacitiva con funzione di swipe per l'attuazione di funzioni KNX programmabili e una barra LED RGB liberamente configurabile per la visualizzazione di stati o altre grandezze disponibili sul bus KNX.

Logica e Programmazione

Il dispositivo include 32 blocchi logici per realizzare espressioni logiche o a soglia, nonché espressioni complesse con operatori algebrici condizionali. Sono disponibili algoritmi predefiniti per controlli proporzionali di temperatura e umidità, e il calcolo del punto di rugiada. Inoltre, il dispositivo integra la "Logica Tasca Virtuale".

Condizioni di Impiego

Il dispositivo opera in un range di temperatura da -5°C a +45°C e può essere stoccato in un range di temperatura da -20°C a +55°C. La umidità relativa massima ammessa è del 90% (non condensante).
