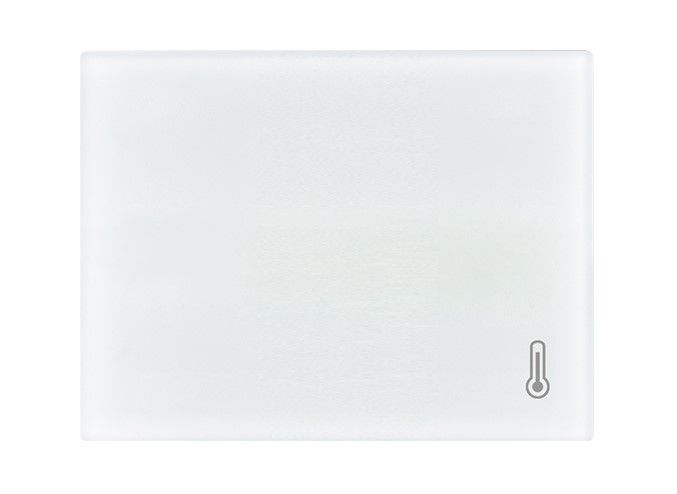

EELECTRON 9025GS300A01 VETRO SINGOLO PER SONDA DI TEMPERATURA 9025 - bianco

Caratteristiche Tecniche

Il dispositivo è montabile in scatole da 2 o 3 moduli, compatibili con i principali standard (Italiano, Tedesco, Inglese, etc.). Le dimensioni del dispositivo sono 96 x 126 x 36 mm per la versione a 3 moduli e 96 x 96 x 36 mm per la versione a 2 moduli.

Alimentazione e Collegamenti

L'alimentazione avviene tramite il bus EIB/KNX con una tensione compresa tra 21 e 32 Vdc. I collegamenti digitali sono progettati per contatti liberi da potenziale, con una lunghezza massima dei cavi di collegamento di 10 metri (intrecciati).

Ingressi e Uscite

• Ingressi digitali per contatti puliti.
• Ingresso analogico per sonda di temperatura, compatibile con sonde NTC come TS01A01ACC (-20°C to +100°C), TS01B01ACC (-50°C to +60°C) e TS01D01ACC (-40°C to +125°C).
• Uscite configurabili per il controllo di luci, tapparelle, clima e altre funzioni di comando e controllo programmabili.

Funzionalità di Controllo

Il dispositivo integra un termostato a due stadi con controllore PI per il pilotaggio di apparecchiature di riscaldamento, raffrescamento, valvole e fan coil. Dispone di 32 blocchi logici per realizzare espressioni logiche e algebriche complesse, inclusi controlli proporzionali di temperatura e umidità e calcolo del punto di rugiada.

Interfaccia Utente

Sul lato frontale è presente una barra capacitiva con funzione di swipe per l'attuazione di funzioni KNX programmabili. Inoltre, è disponibile una barra LED RGB liberamente configurabile per la visualizzazione di stati o altre grandezze disponibili sul bus KNX.

Configurazione e Comunicazione

Il dispositivo è configurabile tramite il programma applicativo ETS® e può comunicare con il protocollo KNX Data Secure, garantendo una gestione sicura e efficiente degli ambienti.
