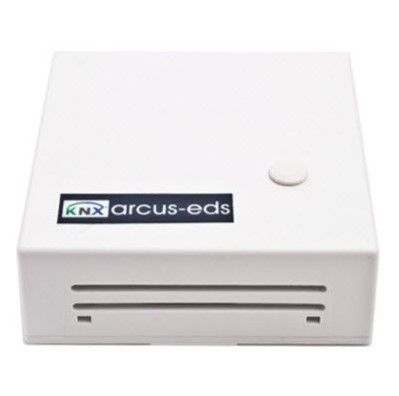

ARCUS-EDS 30513261 SK20-TC-VOC-2B

Descrizione del Prodotto ARCUS-EDS 30513261

Il sensore KNX SK20-TC-VOC-2B della Arcus-EDS è un dispositivo specializzato per la misurazione e il controllo della temperatura e del livello di VOC (Composti Organici Volatili) nell'aria indoor. Questo sensore è progettato per essere integrato in sistemi di automazione domestica e industriale, offrendo una gamma di funzionalità per il controllo del clima.

Caratteristiche Tecniche

• Range di Misurazione della Temperatura: -20°C a +80°C con una risoluzione di 0,02°C e un'accuratezza di ± 0,4°C (tra 5°C e 60°C), altrimenti ± 0,8°C.
• Range di Misurazione del VOC: 400 a 10.000 ppm (equivalenti CO2).
• Tensione di Alimentazione: 21-32 VDC (tensione del bus KNX).
• Consumo di Potenza: Approximativamente 240 mW a 24 VDC.
• Temperatura di Funzionamento e Stoccaggio: -25°C a +80°C.
• Umidità Ambientale: 10% - 95% RH (non condensante).

Funzioni di Controllo

• Controllo della Temperatura e del VOC: Il sensore misura la temperatura e il livello di VOC e può essere configurato per controllare applicazioni di riscaldamento e raffreddamento.
• Setpoint Temperatura: Setpoint per Comfort, Standby, Economy e Protection, selezionabili tramite oggetti KNX HVAC.
• Cambio Setpoint: Modifica dei setpoint tramite oggetti KNX.
• Memorizzazione delle Temperature Minime e Massime: Archiviazione delle temperature minime e massime.
• Allarme Calore e Gelo: Funzioni di allarme per temperature estreme.
• Controllo Ventilatore: Controllo del ventilatore tramite ingressi esterni.
• Adattamento dei Setpoint e delle Temperature Massime: Adattamento dei setpoint e delle temperature massime.
• Uscita del Controller: Uscita del controller 0…100% o PWM programmabile per attuatori termici.
• Funzione di Risciacquo Valvola: Funzione di risciacquo valvola.
• Secondo Controller Ausiliario: Secondo controller ausiliario come controller ausiliario.

Funzioni Logiche e di Ingresso/Uscita

• Contatti Binari: Due contatti binari.
• Blocchi Logici: Quattro blocchi logici per il collegamento logico tra segnali interni ed esterni.
• Ingressi/Uscite Logiche: 10 ingressi/uscite logiche associati.
• Funzioni Logiche: Funzioni logiche "AND, OR, NOT, XOR" per segnali binari e funzioni "+ - *" per valori a 8 bit.
• Funzione di Inoltro Condizionale degli Eventi: Funzione "=" per l'inoltro condizionale degli eventi.

Installazione e Configurazione

Il sensore è configurato utilizzando il software ETS (Versione 4 o superiore) e il relativo programma di applicazione. Il sensore viene fornito non programmato e tutte le funzionalità sono programmate e parametrizzate con ETS.
