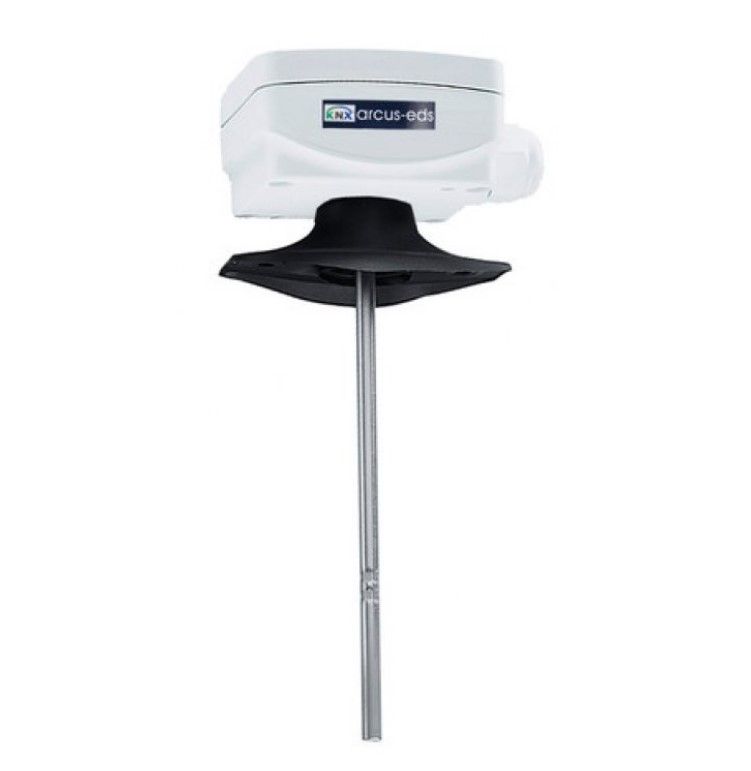

ARCUS-EDS 30511041 SK10-TC-KTF1, 250mm

Il sensore di temperatura KNX ARCUS-EDS 30511041, denominato SK10-TC-KTF1, è progettato per misurare e controllare la temperatura dell'aria in ambienti interni ed esterni, nonché in luoghi umidi, grazie alla sua protezione IP54/65.

Caratteristiche Principali

Questo sensore utilizza un sensore PT1000 alloggiato in un tubo protettivo in V4A con un diametro di 6 mm. La lunghezza del sensore può variare da 50 a 400 mm, inclusa la flangia di montaggio.

Range di Misurazione e Precisione

Il range di misurazione del sensore è compreso tra -30°C e +150°C, con una risoluzione di ±0,01°C e un'accuratezza di ±0,3°C più l'accuratezza del sensore stesso.

Funzioni di Controllo

Il SK10-TC-KTF1 offre funzioni di controllo per applicazioni di riscaldamento e raffreddamento, che possono essere combinate. Sono disponibili setpoint per Comfort, Standby, Economy e Protection, selezionabili tramite oggetti KNX HVAC.

Setpoint e Allarmi

• Setpoint change via oggetti KNX.
• Memorizzazione delle temperature minima e massima.
• Allarmi per surriscaldamento e congelamento.
• Limits per la temperatura.

Controllo dei Ventilatori e Valvole

Il sensore permette il controllo dei ventilatori tramite ingressi esterni e include una funzione di pulizia delle valvole. Inoltre, è possibile configurare un secondo controller come controller ausiliario.

Logica e Segnali

• Quattro blocchi logici per il collegamento logico tra segnali interni ed esterni.
• 10 ingressi/uscite logici associati.
• Segnali aggiuntivi per richiesta di riscaldamento e raffreddamento.
• Funzioni logiche binarie "AND, OR, NOT, XOR" e funzioni aritmetiche "+ - *" per valori a 8 bit.
• Funzione "=" per il forwarding condizionale di eventi.

Alimentazione e Ambiente Operativo

Il sensore opera con una tensione di alimentazione KNX Bus compresa tra 21 e 32 VDC, con un consumo di potenza di circa 240 mW a 24 VDC. La temperatura operativa del modulo KNX è compresa tra -25°C e +80°C, mentre la temperatura di storage è compresa tra -25°C e +85°C. L'umidità ambientale tollerata è fino al 100% non condensante.
