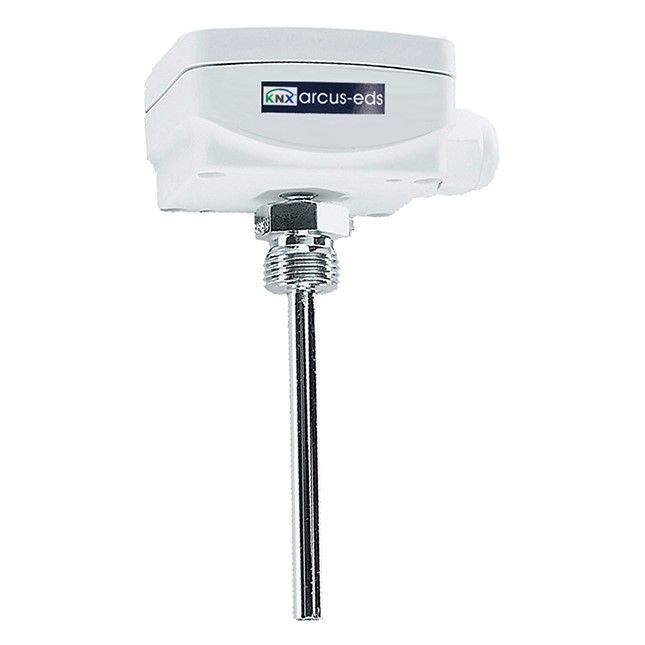

ARCUS-EDS 30511026 SK10-TC-ETF2 400mm

Descrizione del Prodotto ARCUS-EDS 30511026

Il prodotto ARCUS-EDS 30511026 è un sensore di temperatura a vite di immersione della serie SK10-TC-ETF2, progettato per misurare e controllare la temperatura dell'aria interna in applicazioni di riscaldamento e raffreddamento.

Caratteristiche Tecniche

Questo sensore è dotato di un elemento di misura PT1000 in acciaio inossidabile V4A, con un diametro massimo di 9 mm e una pressione massima di 40 bar. La gamma di misurazione del sensore è compresa tra -30°C e +150°C, con una risoluzione di 0,02°C e una classe di accuratezza B, ±(0,3°C+0,005*T).

Condizioni di Funzionamento

Il sensore opera in un range di temperature compreso tra -25°C e +80°C e può essere immagazzinato nella stessa gamma di temperature. La protezione contro le infiltrazioni di acqua è garantita dalla classe di protezione IP54/65.

Funzioni di Controllo

Il sensore SK10-TC-ETF2 offre diverse funzioni di controllo, tra cui:

• Setpoint temperatures per Comfort, Standby, Economy e Protection, selezionabili via oggetti KNX HVAC.
• Cambio dei setpoint tramite oggetti.
• Memorizzazione delle temperature minima e massima.
• Allarme per surriscaldamento e congelamento.
• Limits per la temperatura.
• Controllo dei ventilatori tramite ingressi esterni.
• Adattamento per i setpoint e le temperature massime.
• Uscita del controller 0…100% o PWM programmabile per attuatori termici.
• Funzione di risciacquo valvole.

Logica e Segnali

Il sensore include quattro blocchi logici per il collegamento logico tra segnali interni ed esterni, con 10 ingressi/uscite logici associati. Sono disponibili segnali aggiuntivi per richieste di riscaldamento e raffreddamento. Le funzioni logiche disponibili includono "AND, OR, NOT, XOR" per valori binari e funzioni "+ - *" per valori a 8 bit, nonché la funzione "=" per il forwarding condizionale di eventi.

Alimentazione e Consumo

Il sensore opera con una tensione del bus KNX compresa tra 21 e 32 VDC, con un consumo di potenza di circa 240 mW a 24 VDC.

Ambiente Operativo

L'umidità ambientale può variare dal 0 al 100% senza condensa. Il modulo KNX non richiede un'alimentazione ausiliaria e può essere avviato con la versione ETS 4 o superiore.
