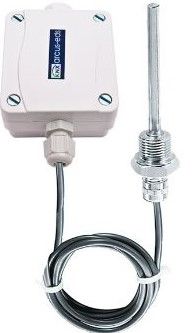

ARCUS-EDS 30511009 SK10-TC-ESTF 100mm PVC

Descrizione del Prodotto ARCUS-EDS 30511009

Il prodotto ARCUS-EDS 30511009, codice SK10-TC-ESTF, è un sensore di temperatura progettato per misurare e controllare la temperatura dell'aria indoor, integrato nel sistema KNX. Questo sensore utilizza una sonde di temperatura del tipo PT1000, inserita in un manicotto di immersione o di vite, realizzato in V4A con un diametro massimo di 9 mm e una pressione massima di 40 bar.

Caratteristiche Tecniche

Il sensore SK10-TC-ESTF è disponibile in diverse lunghezze, tra cui la versione da 100 mm in PVC. Ecco le principali caratteristiche tecniche:

• Raggio di Misurazione: -35°C a +105°C per la versione in PVC.
• Risoluzione: 0,02°C.
• Classe di Precisione: Classe B, ±(0,3°C + 0,005*T).
• Temperatura di Funzionamento: -25°C a +80°C.
• Temperatura di Stoccaggio: -25°C a +80°C.
• Classe di Protezione: IP54/65.
• Alimentazione: Tensione del bus KNX da 21 a 32 VDC, con un consumo di potenza di circa 240 mW a 24 VDC.

Funzioni di Controllo

Il sensore SK10-TC-ESTF offre diverse funzioni di controllo per applicazioni di riscaldamento e raffreddamento, che possono essere combinate:

• Temperature di Setpoint: Comfort, Standby, Economy e Protection, selezionabili tramite oggetti KNX HVAC.
• Cambio della Temperatura di Setpoint: Effettuabile tramite oggetti KNX.
• Memorizzazione delle Temperature Minima e Massima: Funzione per registrare i valori estremi di temperatura.
• Allarme per Calore e Gelo: Funzione di allarme per temperature critiche.
• Limits di Temperatura: Impostazione di limiti di temperatura.
• Controllo Ventola: Controllo della ventola tramite ingressi esterni.
• Adattamento della Temperatura di Setpoint e Massima: Funzione di adattamento per le temperature di setpoint e massima.
• Uscita del Controller: 0…100% o PWM programmabile per attuatori termici.
• Funzione di Risciacquo Valvola: Funzione per il risciacquo delle valvole.

Logica e Segnali

Il sensore include quattro blocchi logici per il collegamento logico tra segnali interni ed esterni, con 10 ingressi/uscite logici associati e funzioni logiche come AND, OR, NOT, XOR per valori binari e funzioni +, -, * per valori a 8 bit.
