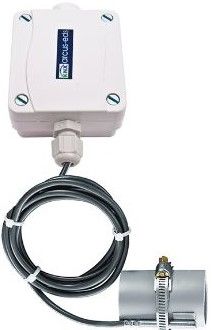

ARCUS-EDS 30511005 SK10-TC-ALTF1 Silikon

Descrizione del Prodotto ARCUS-EDS 30511005

Il prodotto ARCUS-EDS 30511005, denominato SK10-TC-ALTF1, è un sensore di temperatura per applicazioni di controllo climatico integrato nel sistema KNX. Questo dispositivo è progettato per misurare e controllare la temperatura dell'aria interna, offrendo una serie di funzionalità sofisticate per gestire efficacemente i sistemi di riscaldamento e raffreddamento.

Caratteristiche Tecniche

Il sensore SK10-TC-ALTF1 utilizza un sensore di temperatura PT1000 con una flangia curva in V4A e un cavo di collegamento di 1,5 metri disponibile in versione PVC o silikon.

• Range di Temperatura: -35°C a +105°C per la versione PVC, -50°C a +180°C per la versione silikon.
• Risoluzione: 0,02°C.
• Precisione: Classe B, ±(0,3°C + 0,005*T).
• Tensione di Funzionamento: Tensione del bus KNX da 21 a 32 VDC.
• Consumo di Potenza: Circa 240 mW a 24 VDC.
• Temperatura Ambientale del Modulo KNX: Funzionamento: -25°C a +80°C, Stoccaggio: -25°C a +80°C.
• Umidità Ambientale del Modulo KNX: 0% a 100% r.H non condensante.

Funzionalità di Controllo

Il sensore SK10-TC-ALTF1 offre diverse funzionalità di controllo per applicazioni di riscaldamento e raffreddamento, tra cui:

• Setpoint di Temperatura: Configurabili per Comfort, Standby, Economy e Protection, selezionabili tramite oggetti KNX HVAC.
• Cambio Setpoint: Modificabile tramite oggetti KNX.
• Memorizzazione delle Temperature Minime e Massime: Funzione per registrare i valori estremi di temperatura.
• Allarme di Calore e Gelo: Funzione di allarme per temperature critiche.
• Limits di Temperatura: Impostazione di limiti di temperatura.
• Controllo Ventola: Controllo della ventola tramite ingressi esterni.
• Adattamento dei Setpoint e delle Temperature Massime: Funzione di adattamento per setpoint e temperature massime.
• Uscita del Controller: 0…100% o PWM programmabile per attuatori termici.
• Funzione di Risciacquo Valvola: Funzione per il risciacquo delle valvole.
• Secondo Controller di Temperatura come Controller Ausiliario: Funzione di controllo aggiuntiva.

Logica e Ingressi/Uscite

Il dispositivo include quattro blocchi logici per il collegamento logico tra segnali interni ed esterni, con 10 ingressi/uscite logici associati. Le funzioni logiche disponibili includono "AND, OR, NOT, XOR" per valori binari e funzioni "+ - *" per valori a 8 bit, nonché la funzione "=" per il forwarding condizionale di eventi.

Caratteristiche Fisiche

Il modulo KNX ha una protezione IP54/65, un housing in plastica con dimensioni 72 x 64 x 40 mm e utilizza morsetti KNX a 2 poli (rosso/nero).
