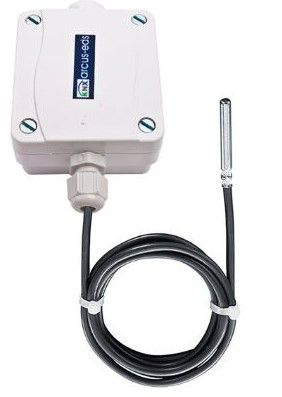

ARCUS-EDS 30511003 SK10-TC-HTF Silikon

Descrizione del Prodotto ARCUS-EDS 30511003

Il prodotto ARCUS-EDS 30511003, denominato SK10-TC-HTF, è un sensore di temperatura per sistemi KNX progettato per misurare e controllare la temperatura dell'aria interna. Questo dispositivo è particolarmente adatto per applicazioni di riscaldamento e raffreddamento.

Caratteristiche Principali

• Utilizza un sensore PT1000 con guaina in silicone, V4A 50mm, Ø 6mm.
• Cavo di collegamento disponibile in PVC, silicone o PTFE, con lunghezza di 1,5m.
• Range di misurazione della temperatura:
  • -35 .. +105°C per il cavo in PVC
  • -50 .. +180°C per il cavo in silicone
  • -50 .. +250°C per il cavo in PTFE
• Risoluzione della misurazione: 0.02°C.
• Classe di accuratezza: B, ±(0.3°C+0.005*T).
• Temperatura di funzionamento: -25 .. +80°C.
• Temperatura di storage: -25 .. +80°C.
• Classe di protezione: IP54/65.

Funzioni di Controllo

• Controllo della temperatura per applicazioni di riscaldamento e raffreddamento (possono essere combinate).
• Temperatura di setpoint per Comfort, Standby, Economy e Protection, selezionabili via oggetti KNX HVAC.
• Cambio del setpoint tramite oggetti.
• Memorizzazione delle temperature minima e massima.
• Allarme per calore e gelo.
• Limits per la temperatura.
• Controllo del ventilatore tramite ingressi esterni.
• Adattamento per la temperatura di setpoint e massima.
• Uscita del controller 0…100% o PWM programmabile per attuatori termici.
• Funzione di risciacquo della valvola.
• Secondo controller come controller ausiliario.

Logica e Ingressi/Uscite

• Quattro blocchi logici per il collegamento logico tra segnali interni ed esterni.
• 10 ingressi/uscite logici associati.
• Segnali aggiuntivi per richiesta di riscaldamento e raffreddamento.
• Funzioni logiche "AND, OR, NOT, XOR" per valori binari.
• Funzioni "+ - *" per valori a 8 bit.
• Funzione "=" per il forwarding condizionale di eventi.

Alimentazione e Dimensioni

• Tensione di alimentazione: 21 .. 32VDC.
• Consumo di potenza: circa 240mW (a 24VDC).
• Dimensioni del modulo KNX: 72 x 64 x 40 mm.
