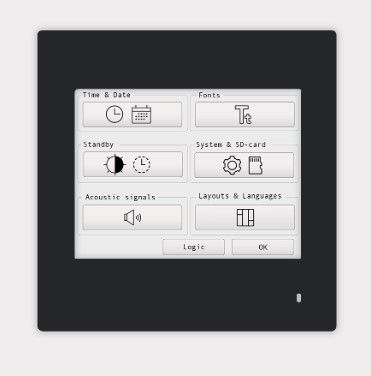

ARCUS-EDS 22413204 Touch_IT-PC35 Nero
- Cod. MT
- ARC_22413204
- Cod. Produttore
- 22413204
- Brand
- ARCUS-EDS
Caratteristiche Tecniche
Il Touch_IT-PC35 dispone di un display a colori da 3,5 pollici con tecnologia touch resistiva, consentendo un'interazione intuitiva e precisa con l'utente.
Alimentazione e Consumo
L'alimentazione del dispositivo può essere effettuata tramite una tensione ausiliaria da 9 a 32 V DC, con un consumo di corrente di 60 mA a 24 V DC. Inoltre, il dispositivo può essere alimentato tramite il bus EIB/KNX con una tensione da 21 a 32 V DC e un consumo di corrente inferiore a 5 mA.
Elementi di Operazione e Display
- 1 LED di segnalazione bianca
- 1 buzzer per segnalazioni acustiche
- LED EIB/KNX
Collegamenti e Morsetti
- Rosso/grigio per la connessione al bus EIB/KNX
- Bianco/giallo per la connessione all'alimentazione ausiliaria
- USB micro
- Scheda micro SD (massimo 32 GB)
Dati Meccanici
Il pannello ha un alloggiamento in plastica PC-ABS con dimensioni di 96 x 96 x 15 mm e un peso di circa 150 g. L'installazione avviene tramite una scatola da incasso, compatibile con standard tedeschi e svizzeri.
Sicurezza Elettrica
Il dispositivo rispetta i seguenti standard di sicurezza:
- Grado di inquinamento: 2 (EN 60664-1)
- Grado di protezione: IP20 (EN 60529)
- Classe di protezione: III (IEC 1140)
- Classe di sovratensione: III (IEC 664-1)
Funzionalità
Il Touch_IT-PC35 offre una vasta gamma di funzionalità, tra cui:
- Controllo e regolazione dell'illuminazione, compreso il controllo RGB con selezione del colore
- Visualizzazione dello stato degli interruttori nell'edificio
- Gestione di tende e persiane
- Funzioni di allarme visive e acustiche
- Visualizzazione e impostazione dei parametri di controllo della temperatura
- Controllo di sistemi audio multiroom
- Timer settimanali e timer astronomici per il controllo al tramonto e all'alba
- Registrazione dati e visualizzazione grafica a schermo
- Funzioni logiche implementabili tramite un linguaggio di scripting
- Pagina di display separata per le funzioni di allarme
- Protezione delle pagine e degli elementi tramite password globali o dedicate
- Lay-out personalizzabili, stili visivi e opzioni di standby
- Supporto per molteplici lingue
Sensori e Controllo della Temperatura
Il dispositivo include un sensore di temperatura integrato e può gestire funzioni di controllo della temperatura, comprese:
- Algoritmo di controllo PI, on/off; PWM
- Monitoraggio e controllo continuo di fan coil a 2 e 4 tubi
- Modalità di funzionamento automatico e manuale per l'HVAC
- Gestione del contatto di finestra e controllo forzato del comfort
- Gestione di un sensore di temperatura aggiuntivo tramite il bus di dati
Codice Produttore | 22413204 |
---|---|
Brand | ARCUS-EDS |
