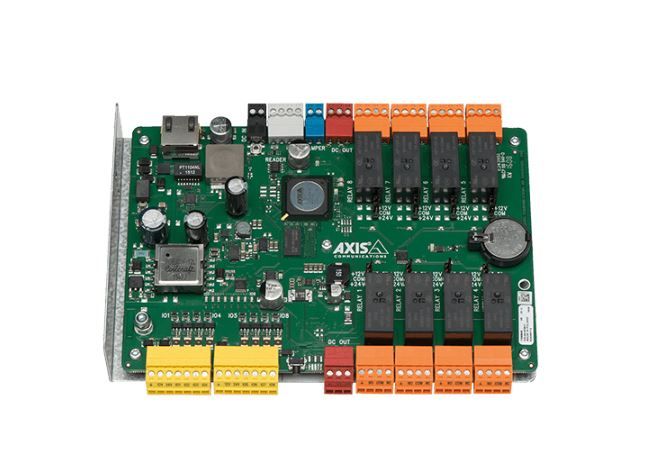

2N 9160501 AXIS A9188 Network I/O Relay Module

Il modulo di relè di ingresso/uscita di rete 2N 9160501, noto anche come AXIS A9188, è una soluzione specializzata per il controllo dell'accesso agli ascensori. Questo modulo è progettato per integrarsi con i sistemi di accesso 2N e con i controller degli ascensori per garantire un controllo di accesso sicuro e gestibile.

Caratteristiche Tecniche

Il modulo dispone di:

• 8 ingressi/uscite digitali, con drenaggio aperto, fino a 40V e 100mA massimi.
• 8 relè a forma C con contatti NO/NC, fino a 1A e 48V massimi.

Interfaccia di Rete

Il modulo comunica con i dispositivi 2N tramite protocollo IP utilizzando HTTPS, garantendo una connessione sicura e affidabile.

Applicazioni e Configurazioni

Il modulo AXIS A9188 può essere configurato in diverse scenari per il controllo degli ascensori:

• Un lettore di carte RFID di terze parti nella cabina dell'ascensore può essere connesso tramite Wiegand a un'unità di accesso 2N, che a sua volta comunica con il modulo AXIS A9188 via IP.
• Un'unità di accesso 2N o un interfono supportato può essere installato nella cabina dell'ascensore, richiedendo una connessione Ethernet dal locale macchine. Questa è la configurazione più conveniente.
• Per cabine dell'ascensore senza connessione Ethernet, si possono utilizzare convertitori 2N®2Wire per fornire connettività IP e PoE attraverso il cavo viaggiatore dell'ascensore.

Requisiti e Licenze

Per utilizzare il modulo AXIS A9188, sono necessari:

• Firmware 1.65.0.2 o successivo per il modulo AXIS A9188.
• Access Commander 2.0 o successivo con licenza Gold (che include la licenza per il controllo degli ascensori) per i dispositivi 2N.
• Compatibilità con modelli 2N come IP Style, IP Verso, IP Force, IP Safety e IP Vario.

Funzionalità di Controllo

Il modulo gestisce l'accesso ai piani degli ascensori in base all'autorizzazione degli utenti sui dispositivi 2N. Ogni relè può controllare fino a 8 piani e fino a 8 moduli AXIS A9188 possono essere connessi a un'unità di accesso 2N.

Il tempo di apertura/chiusura dei relè è impostabile a 10 secondi (configurabile) per consentire all'utente autorizzato di premere il pulsante del piano nell'ascensore entro il tempo specificato.
