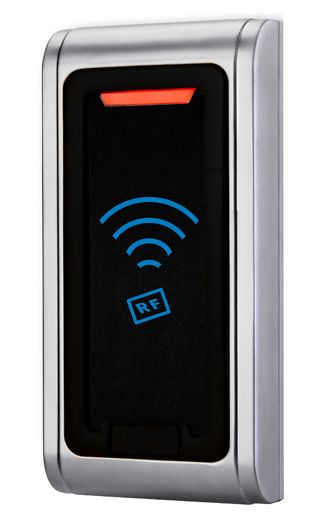

2N 9159031 External 13.56MHz Mifare RFID card reader- Wiegand

Letture di Carte RFID Esterne 2N - 9159031

Il lettore di carte RFID esterno 2N con frequenza di operazione a 13,56 MHz è progettato per essere utilizzato come lettore secondario in combinazione con un lettore interno. Questo dispositivo permette di controllare l'accesso alle carte da una posizione esterna, ad esempio per aprire la porta dall'interno dell'edificio.

Caratteristiche Tecniche

Il lettore opera alla frequenza di 13,56 MHz e è compatibile con le carte RFID Mifare.

• Intervallo di tensione di operazione: 9 - 16 V DC
• Consumo di corrente massimo: 30 mA
• Distanza di lettura: 3 - 6 cm
• Standard di protezione: IP68
• Output Wiegand 26 bit
• Lunghezza massima del cavo: fino a 100 m

Connettività e Configurazione

Il lettore è interconnesso al sistema di intercom 2N tramite l'interfaccia Wiegand. Per la configurazione, è necessario accedere al menu di configurazione web dell'intercom 2N e impostare il parametro "Interface mode" su input, specificando così che l'intercom accetterà i dati dal lettore di carte esterno.

Nell'interfaccia web, assicurarsi di impostare "Wiegand 26 bit" nella sezione "Hardware" - "Extenders".

Installazione

La procedura di installazione e configurazione è la stessa per entrambe le versioni del lettore RFID (125 kHz e 13,56 MHz). Per i modelli 2N IP Vario, IP Force e IP Verso, seguire le istruzioni specifiche per ciascun modello, connettendo i cavi secondo le indicazioni fornite.

Se si utilizza un'alimentazione esterna, non è necessario connettere il cavo di alimentazione.
